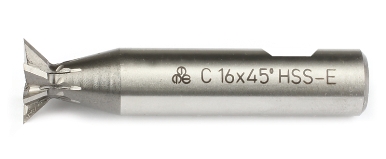

DIN 1833 KONİK FREZE

Ürün Tanımı

TS 303/32, HSSE %5 Co alaşımlı yüksek hız çeliği, çap toleransı js14, kırlangıç kanalı açma frezesi





Ürün Kullanım Alanları

A45°

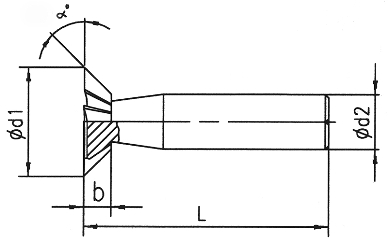

Ölçü Tablosu

KOD d1 (js16) b L d2
(mm) mm (mm) (mm)
B00263201600 A16 X 45° 4,0 60 12
B00263202000 A20 X 45° 5,0 63 12
B00263202500 A25 X 45° 6,3 67 12
B00263203200 A32 X 45° 8,0 71 16
B00263231600 A16 X 60° 6,3 60 12
B00263232000 A20 X 60° 8,0 63 12
B00263232500 A25 X 60° 10,0 67 12
B00263233200 A32 X 60° 12,5 71 16
B00263231600 A16 X 70° 6,3 60 12
B00263232000 A20 X 70° 8,0 63 12
B00263232500 A25 X 70° 10,0 67 12
B00263233200 A32 X 70° 12,5 71 16
