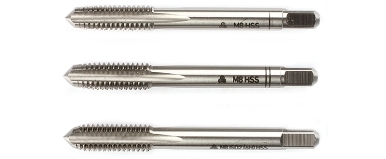

DIN 352 TAKIM KILAVUZLARI

Ürün Tanımı

HSS (yüksek hız çeliği), TS 82/1, ISO (6H) 60°, sağ kesme yönlü





Ürün Kullanım Alanları

Açık ve kör deliklere diş çekmede kullanılır. Alaşımsız ve düşük alaşımlı çelikler, döküm, NE-metaller, çinko, magnezyum alaşımları ve termoplastik malzemelerde vida çekmek için uygundur.

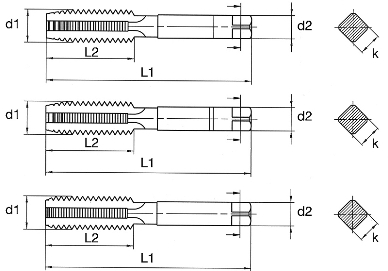

Ölçü Tablosu

KOD d1 p L1 L2 d2 k
mm (adým) (mm) (mm) (mm) (h12)
(mm)
B00100040200 M2 0,4 40 8 2,8 2,1
B00100040250 M2,5 0,45 40 9 2,8 2,1
B00100040300 M3 0,5 40 11 3,5 2,7
B00100040350 M3,5 0,6 45 13 4,0 3,0
B00100040400 M4 0,7 45 13 4,5 3,4
B00100040450 M4.5 0,75 50 16 6,0 4,9
B00100040500 M5 0,8 50 16 6,0 4,9
B00100040600 M6 1 50 19 6,0 4,9
B00100040700 M7 1 50 19 6,0 4,9
B00100040800 M8 1,25 56 22 6,0 4,9
B00100040900 M9 1,25 63 22 7,0 5,5
B00100041000 M10 1,5 70 24 7,0 5,5
B00100041100 M11 1,5 70 24 8,0 6,2
B00100041200 M12 1,75 75 29 9,0 7,0
B00100041400 M14 2 80 30 11,0 9,0
B00100041600 M16 2 80 32 12,0 9,0
B00100041800 M18 2,5 95 40 14,0 11,0
B00100042000 M20 2,5 95 40 16,0 12,0
B00100042200 M22 2,5 100 40 18,0 14,5
B00100042400 M24 3 110 50 18,0 14,5
B00100042700 M27 3 110 50 20,0 16,0
B00100043000 M30 3,5 125 56 22,0 18,0
B00100043300 M33 3,5 125 56 25,0 20,0
B00100043600 M36 4 150 63 28,0 22
B00100043900 M39 4 150 63 32 24
B00100044200 M42 4,5 150 63 32 24
B00100044500 M45 4,5 160 70 36 29
B00100044800 M48 5 180 75 36 29
* Fiyat ve Termin Sorunuz.
