DIN 374 MAKİNA KILAVUZLARI

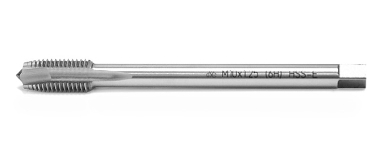

Ürün Tanımı

TS 82/6, HSSE %5 Co alaşımlı yüksek hız çeliği, düz kanallı, eğik ağız bilemeli, ISO (6H), 60°, sağ kesici





Ürün Kullanım Alanları

Eğik ağız bileme özelliği sayesinde talaşı öne vererek açık deliklere temiz vida çekmekte kullanılır. Çelik, paslanmaz çelik, ısıya dayanıklı çelik ve 1200 N/mm² mukavemetindeki dövme çeliklere diş çekmeye uygundur.

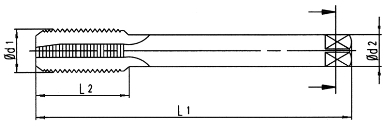

Ölçü Tablosu

KOD d1 p L1 L2 d2 k
mm (adım) (mm) (mm) (mm) (h12)
(mm)
B00105740604 M6 0,75 80 14 4,5 3,4
B00105740805 M8 1 90 16 6,0 4,9
B00105741005 M10 1 90 20 7,0 5,5
B00105741000 M10 1,25 90 20 7,0 5,5
B00105741205 M12 1 100 22 9,0 7,0
B00105741200 M12 1,25 100 22 9,0 7,0
B00105741206 M12 1,5 100 22 9,0 7,0
B00105741405 M14 1 100 22 11,0 9,0
B00105741400 M14 1,25 100 22 11,0 9,0
B00105741406 M14 1,5 100 22 11,0 9,0
B00105741606 M16 1,5 100 22 12,0 9,0
B00105741806 M18 1,5 110 25 14,0 11,0
B00105742006 M20 1,5 125 25 16,0 12,0
B00105742206 M22 1,5 125 25 18,0 14,5
B00105742406 M24 1,5 140 28 18,0 14,5
