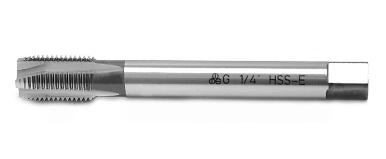

DIN 5156 MAKİNA KILAVUZLARI

Ürün Tanımı

HSSE %5 Co alaşımlı yüksek hız çeliği, 55°, sağ kesme yönlü, eğik ağız bilemeli boru kılavuzu





Ürün Kullanım Alanları

Eğik ağız bileme özelliği sayesinde talaşı öne vererek açık deliklere temiz vida çekmekte kullanılır. Çelik, paslanmaz çelik, ısıya dayanıklı çelik ve 1200 N/mm² mukavemetindeki dövme çeliklere diş çekmeye uygundur.

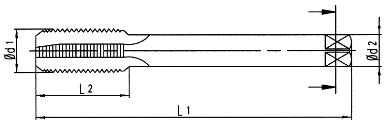

Ölçü Tablosu

KOD d1 p L1 L2 d2 k
BSP (adım)
(G/Inch)
(mm) (mm) (mm) (mm)
B00109570973 G 1/8" 28 90 20 7,0 5,5
B00109571316 G 1/4" 19 100 22 11,0 9,0
B00109571666 G 3/8" 19 100 22 12,0 9,0
B00109572095 G 1/2" 14 125 25 16,0 12,0
B00109572644 G 3/4" 14 140 28 20,0 16,0
