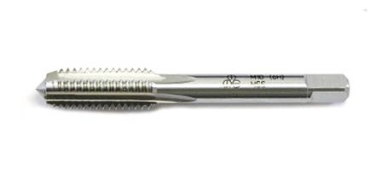

Ürün Tanımı

HSS yüksek hız çeliği, TS 82/1, ISO (6H) 60°, sağ kesici





Ürün Kullanım Alanları

Açık ve kör deliklere diş çekmede kullanılır. Alaşımsız ve düşük alaşımlı çelikler, döküm, NE-metaller, çinko, magnezyum alaşımları ve termoplastik malzemelerde vida çekmek için uygundur.

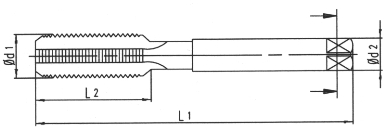

Ölçü Tablosu

KOD d1 p L1 L2 d2 k
mm (adım) (mm) (mm) (mm) (h12)
(mm)
B00104040250 M 2,5 0,45 40 9 2,8 2,1
B00104040300 M 3 0,5 40 11 3,5 2,7
B00104040350 M 3,5 0,6 45 13 4,0 3,0
B00104040400 M 4 0,7 45 13 4,5 3,4
B00104040500 M 5 0,8 50 16 6,0 4,9
B00104040600 M 6 1 50 19 6,0 4,9
B00104040700 M 7 1 50 19 6,0 4,9
B00104040800 M 8 1,25 56 22 6,0 4,9
B00104041000 M 10 1,5 70 24 7,0 5,5
B00104041200 M 12 1,75 75 29 9,0 7,0
B00104041400 M 14 2 80 30 11,0 9,0
B00104041600 M 16 2 80 32 12,0 9,0
B00104041800 M 18 2,5 95 40 14,0 11,0
B00104042000 M 20 2,5 95 40 16,0 12,0
